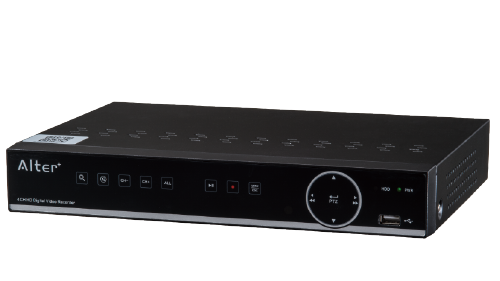

AHDハイブリッドレコーダー

HR-104 出荷完了品(在庫なし)

  • 価格オープンプライス
  • JAN4560270961013

特長

AHDカメラをフルハイビジョン録画できるHDDレコーダー

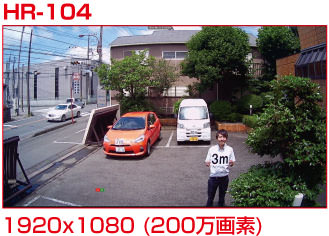

AHDカメラの映像を高画質で録画するならこの一台!

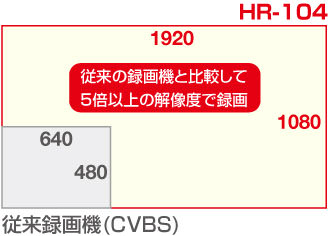

従来のアナログカメラ用のレコーダーと比較して最大で5倍以上の解像度で録画できます。
当社製のAHDカメラ 「AH-120」「AH-130」を設置の際はこのレコーダーが最適です。
他社製のAHDカメラ(720p/1080p)も接続可能です。(※一部対応していない製品もございます。他社製カメラとの互換性についての詳細はお問い合わせください。)

2TBのHDDを搭載し長時間の録画が可能

2TBのHDDと動画配信などでも使用されるH.264コーデックでフルハイビジョン(1080p)設定でも長期間の録画を行うことができます。
カメラごとに解像度、フレームレート、ビットレートを設定することが可能でカメラごとにお好みの画質を設定することも可能です。
参考例 : カメラ 4台 全カメラ 1080p 10fps 2048Kbps で設定した場合 = 22日
<もっと録画時間の目安を見る>

従来のアナログ(CVBS)カメラも接続OK

最新型のAHDカメラと従来のアナログカメラの両方を同時接続可能。
すでに設置中のアナログカメラはそのまま利用しつつ、新しくAHDカメラを設置してこのレコーダー(HR-104)1台で運用することができます。

カメラを接続してすぐに録画開始

初期設定として「24時間常時録画」と「上書き記録」を設定済み。
カメラを接続して電源を入れれば自動で録画がはじまります。
また、初めてお使いになる場合は電源を入れたら「スタートアップウィザード」が起動し、録画スケジュールやシステム設定などの基本設定ができます。
初期設定は録画を行いながら機械操作に慣れたら少しずつ設定を変更していくなど操作レベルに応じて段階的に運用可能です。

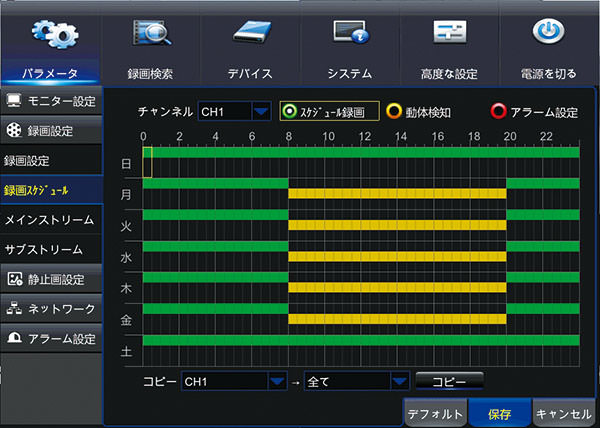

30分単位で設定できる録画スケジュール


スケジュール録画・動体検知録画・アラーム設定を曜日ごと・30分単位で設定できます。
フレームレートは1〜30フレームまで自由に設定可能。
HDD容量を節約しながら、効率的に録画できます。

カレンダー表示で録画検索


録画映像を再生する時は、カレンダー表示の録画検索画面で再生したい日にちを選べます。

重要なデータはUSBメモリにバックアップ

USBメモリを本体に差込み、録画データのバックアップを取る事が可能です。
HDDを上書き保存に設定している場合古いデータから消去されてしまうので、重要なデータはバックアップを取り確実な証拠にできます。
バックアップ形式はAVI・mp4から選ぶことができます。

配線・設置

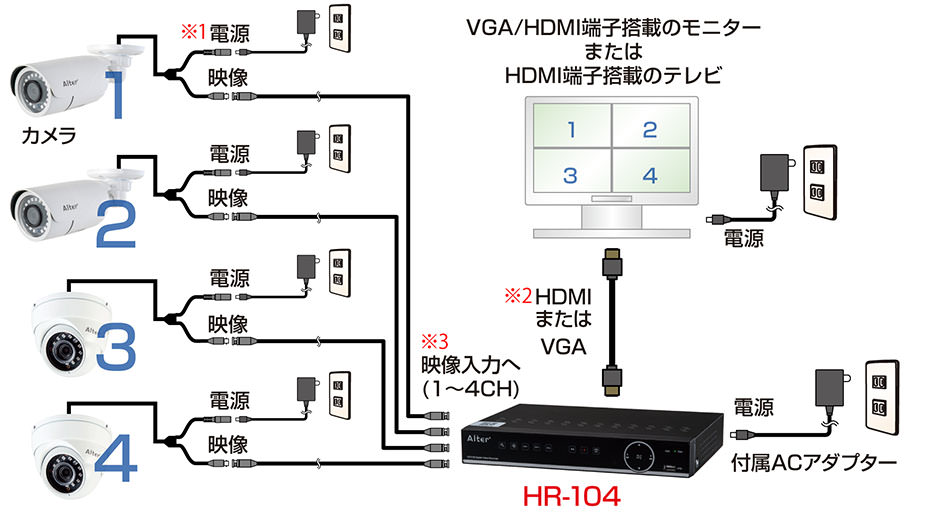

配線イメージ

カメラ4台を同時接続して録画することが可能です。
AHDカメラとアナログ(CVBS)カメラを混在させて接続することもできます。

録画時間

録画日数の目安

ビットレート カメラ台数
1台 2台 3台 4台
1024Kbps 176 日 88 日 59 日 44 日
1280Kbps 141 日 70 日 47 日 35 日
1536Kbps 117 日 59 日 39 日 29 日
1792Kbps 100 日 50 日 33 日 25 日
2048Kbps 88 日 44 日 29 日 22 日
3072Kbps 59 日 29 日 20 日 15 日
4096Kbps 44 日 22 日 15 日 11 日
5120Kbps 35 日 18 日 12 日 9 日
6144Kbps 29 日 15 日 10 日 7 日
8192Kbps 22 日 11 日 7 日 5 日

HR-104の録画時間は「ビットレート」の設定で変化します。
「ビットレート」を高く設定すると録画の画質が上がりますが録画時間が短くなります。
別表の「おすすめの録画設定」もご覧の上、録画時間の目安としてください。

おすすめの録画設定

解像度 画質 フレーム数
5 10 15 30
1920 x 1080
(1080p)
高画質 1792Kbps 3072Kbps 4096Kbps 8192Kbps
標準 1280Kbps 2048Kbps 3072Kbps 6144Kbps
時間優先 1024Kbps 1536Kbps 2048Kbps 5120Kbps
1280 x 720
(720p)
高画質 1536Kbps 1792Kbps 3072Kbps 6144Kbps
標準 1280Kbps 1536Kbps 2048Kbps 4096Kbps
時間優先 1024Kbps 1280Kbps 1792Kbps 3072Kbps
960 x 480 高画質 384Kbps 768Kbps 1024Kbps 2048Kbps
標準 256Kbps 512Kbps 768Kbps 1536Kbps
時間優先 192Kbps 384Kbps 512Kbps 1024Kbps

ビットレートを有効に使用して効率よく録画できる録画設定の一例です。
「録画時間の目安」と併せてご覧いただき録画の画質設定にご利用ください。

仕様・付属品

製品仕様

型式 HR-104
システム OS 組込み版Linux
マルチプレクス Pentaplex (ライブ / 録画 / 再生 / ネットワーク / バックアップ)
メニュー表示言語 日本語 他18ヶ国語を搭載
HDD 2TB
バックアップデバイス USBデバイス 最大64GB
映像表示 表示方式 NTSC/PAL
映像入力 4CH BNC-J
映像出力端子 VGA/HDMI
映像出力サイズ HDMI:1024×768 / 1280×1024 / 1440×900 / 1280×720 / 1920×1080
VGA:1024×768 / 1280×1024 / 1440×900 / 1280×720 / 1920×1080
プレビュー解像度 各チャンネル最大1920×1080Pixel
カメラ画質調整 各チャンネルごとに255段階調整(色相 / 輝度 / コントラスト / 彩度)
シーケンス 1~300秒で設定可能(1→2→3→4)
画面表示 4分割/各チャンネル表示(IPカメラ接続時は最大8分割)
音声 入力 4CH入力
出力 1CH出力(RCA)
録画 圧縮方式 H.264
解像度 960×480 / 1280×720 / 1920×1080
画質設定 ビットレートにて10段階で設定
フレームレート 1~30/fps
録画方法 常時 / モーション / 手動 / センサートリガー
スケジュール設定 1週間分を30分単位で設定可能
プリアラーム録画 2~10秒(オート)
上書き録画 ON/OFF設定可能
再生 検索方法 日時指定 / イベント
操作 再生 / 早送り / 巻き戻し / 一時停止 / ズーム
早送り速度 4段階(x2/x4/x8/x16)
動体検出 検出エリア 各チャンネル30×44マスでマスク設定が可能
感度設定 8段階
アラーム 入力 4CH(NOまたはNC)
出力 1CH
ブザー 内蔵ブザー
検出トリガー 映像信号なし / HDDエラー / HDD残り容量なし / 動体検出 / センサー入力
アラーム時間 10/20/40/60(秒)
ネットワーク 対応ブラウザ Internet Explorer 7. 0以降
リモート操作 ライブ / 再生 / バックアップ / パラメーター設定
接続端子 RS485
PTZコントロール 対応プロトコル Pelco P/Pelco D
ユーザー管理 ログイン権限管理・パスワード保護
外形寸法・質量 300W×227L×53H(mm)
電源 DC12V/最大2A
動作温度範囲 -10℃~+55℃
月々の電気代 約450円
Eメール・メールスケジュール機能廃止について

本機の機能見直しに伴い現行バージョンより上記の機能を廃止させて頂きました。何卒ご了承ください。廃止となったEメール・メールスケジュール機能の詳細については取扱説明書P98~101をご参照ください。

パッケージ内容

  1. HR-104本体x1
  2. ACアダプターx1
  3. USBマウスx1
  4. クイックスタートガイド(保証書付)x1
  5. 取扱説明書x1

ダウンロード

製品カタログ (0.7MB)

クイックスタートガイド (9.5MB)

取扱説明書 (7.4MB)






※製品の仕様及び外形等は、改良のため予告なく変更することがあります。
※当サイト掲載の製品写真やアプリケーション画面などは画像データにつき、実物とは多少色が異なる場合があります。
